Sicherheitszeichen: Neue Version der Norm EN ISO 7010:2020 veröffentlicht

1. Piktogramme zur Risikominderung

Während der Risikobeurteilung von Maschinen, Anlagen und elektrischen Geräten können Sicherheitszeichen ausgewählt werden, um Benutzer vor Restrisiken zu warnen. Solche Piktogramme kommen insbesondere dann zum Einsatz, wenn Risiken durch technische Maßnahmen nicht vollständig ausgeschalten bzw. hinreichend gemindert werden können.

Werden Piktogramme an Produkten angebracht, sollten diese – damit die Nutzer die Zeichen möglichst rasch erkennen – jenen Symbolen entsprechen, die durch Normen wie EN ISO 7010 vorgegeben sind.

Wann Risiken durch Benutzerhinweise akzeptable Maßnahmen zur Risikominderung sind erfahren Sie in unserem Fachbeitrag: Sicherheit von Maschinen - Konstrukteure in der Pflicht!


2. Neue Symbole

Wichtige Neuerungen in der überarbeiteten Norm sind zum Beispiel zusätzliche Rettungszeichen

• „Notausgang für nicht-gehfähige oder gehbeeinträchtigte Personen“,
• Brandschutzschilder (z.B. „Brandschutztür“), oder auch Verbotsschilder (z.B. „Nicht von Benutzern zu warten“).

Hinsichtlich EN ISO 7010 wurde vor allem die Anzahl verfügbarer Warnschilder und Verbotszeichen im Vergleich zur Vorgängernorm deutlich erhöht, was beispielhaft in Abbildung 1 dargestellt ist.

Quelle: ÖNORM EN ISO 7010:2015-11-01; ÖNORM EN ISO 7010:2020-11-01

3. Vorteile für Anwender von Safexpert

Anwender von Safexpert (ab dem Paket „Compact“) profitieren bereits seit Jahren von der eingebauten „Piktogrammbibliothek“, mit der bereits während der Risikobeurteilung die passenden Piktogramme aus unterschiedlichen Datenquellen (ASR A1.3, 92/58/EWG, KennV und EN ISO 7010) ausgewählt werden können.

Durch praktische Berichte und das Safexpert Aufgabensystem kann nach dem Bau der Maschine, der Anlage oder des Elektrogeräts geprüft werden, ob alle während der Risikobeurteilung definierten Piktogramme am fertigen Produkt angebracht wurden.

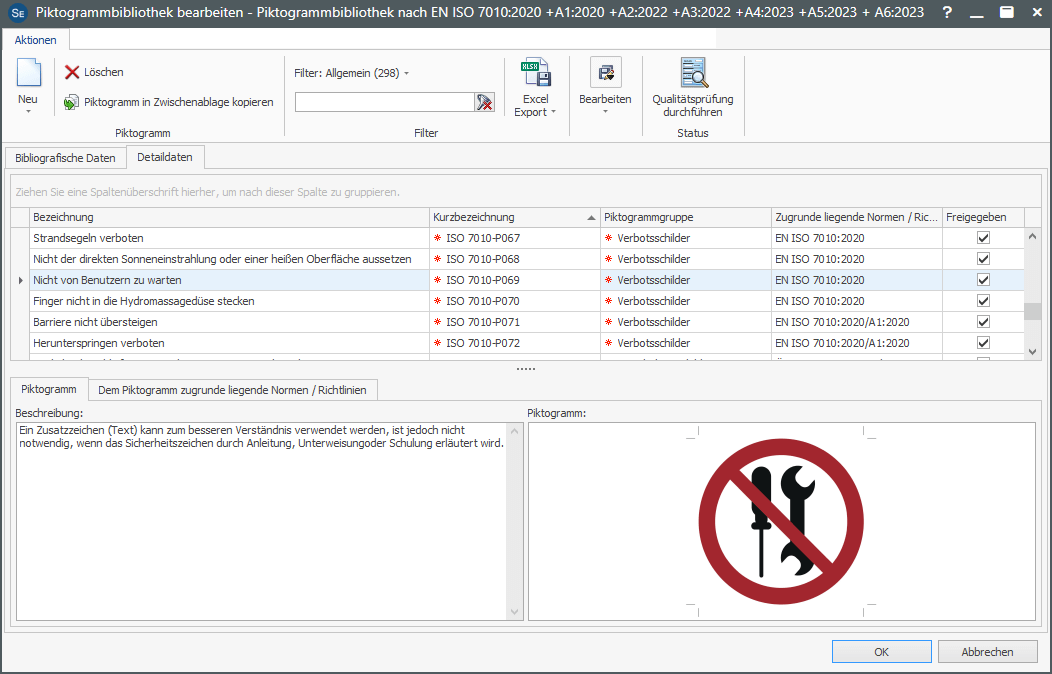

Die aktualisierte Version der Piktogrammbibliothek ist unter der Dokumentnummer PIK EN ISO 7010:2020 bereits am Safexpert Live Server verfügbar und steht Anwendern damit zur Verfügung. Abbildung 2 zeigt die Safexpert Piktogrammbibliothek mit einem in EN ISO 7010:2019 neu hinzugekommenen Piktogramm „Nicht von Benutzern zu warten“. Abbildung 2 zeigt die Safexpert Piktogrammbibliothek mit einem in EN ISO 7010:2020 neu hinzugekommenen Piktogramm „Nicht von Benutzern zu warten“.


Gemäß den Angaben des europäischen Komitees für Normung (CEN) müssen alle nationalen Ausgaben der EN ISO 7010:2012 (mit Änderungen) bis spätestens 30.11.2020 zurückgezogen werden. Zu diesem Zeitpunkt wird entsprechend auch die Vorgängerbibliothek in Safexpert den Status „gültig“ verlieren.

4. Änderungen der Norm

Am 1.4.2021 wurde die nationale Ausgabe der Änderung A1:2020 veröffentlicht. Diese Änderung modifiziert das Grunddokument EN ISO 7010:2020 und ist mit diesem gemeinsam anzuwenden. Modifikationen sind 6 neu hinzugefügte Piktogramme, unter anderem das Warnschild „Warnung vor Abwärtsstufe“. Diese Änderungen wurden bereits in die Safexpert Piktogrammbibliothek eingearbeitet. Im Jahr 2022 wurden zudem die Änderungen A2 und A3 veröffentlicht. Diese Dokumente ändern die Grundnorm mit fünf bzw. vier neu hinzugefügten Piktogrammen. Die letzten Modifikationen zur Grundnorm sind die Änderungen A4, A5 und A6, welche im März 2023 erschienen sind.


Informationen für Safexpert-Anwender

Die Piktogrammbibliothek nach EN ISO 7010 ist in den Safexpert Modulen Compact und Professional enthalten und wird diese Kunden fortlaufend aktualisiert. Die Module können Sie ganz bequem in unserem IBF Shop bestellen

Verfasst am: 23.03.2023 (letzte Änderung)
